2017-01-09

コンウェイのライフゲームを Ruby で実装してみた

Ruby 数学 Linux

有名な「コンウェイのライフゲーム」を素朴に実装してみました。一種の生態系シミュレーションですね。ルールは簡単です。「セル」が集まって長方形領域を形成しているとき、それぞれの「セル」はまわりの 8つの「セル」の状態によって「生きる」か「死ぬ」かします。

「セル」がないとき
- まわりにちょうど 3つの「セル」があれば「誕生」します。
「セル」があるとき
- まわりに 0 または 1個の「セル」があれば過疎で「死に」ます。
- まわりに 2 または 3個の「セル」があればそのまま「生き」ます。
- まわりに 4個以上の「セル」があれば、過密で「死に」ます。

このパターンを繰り返します。

パターンはランダムに与えられ、毎回自動的に lifemap.txt に（上書き）記録されます。-r オプションをつけて実行すると、開始パターンを lifemap.txt からロードして実行します。描画には GTK+ を使っています。

ソースは以下です。Gist。

require 'gtk2'

Width  = 30
Height = 30

class Component
  def initialize
    f = Field.new(Width, Height)
    f.generate(150)     #ランダムに150個セットする
    if ARGV[0] == "-r"
      File.open("lifemap.txt") {|io| f = Marshal.load(io)}
    else
      File.open("lifemap.txt", "w") {|io| Marshal.dump(f, io)}
    end
    @window = Gui.new(f)
    @disp = FieldDisplay.new(f)
  end

  def main
    @disp.show
  end
end

class Field
  def initialize(width, height)
     @width  = width
     @height = height
     @field = Array.new(@width + 2) {Array.new(@height + 2, 0)}
  end
  attr_reader :width, :height

  def set(x, y)
    @field[x][y] = 1
  end

  def reset(x, y)
    @field[x][y] = 0
  end

  def get(x, y)
    @field[x][y]
  end

  def generate(n)
    n.times {set(rand(@width) + 1, rand(@height) + 1)}
  end

  #次の世代を得る
  def next
    nxf = Array.new(@width + 2) {Array.new(@height + 2, 0)}
    @width.times do |x|
      @height.times do |y|
        x1, y1 = x + 1, y + 1
        n = alive_cells(x1, y1)
        if get(x1, y1).zero?
          nxf[x1][y1] = 1 if n == 3
        else
          nxf[x1][y1] = 1 if n == 2 or n == 3
        end
      end
    end
    @field = nxf
  end

  def alive_cells(x, y)
    get(x - 1, y - 1) + get(x, y - 1) + get(x + 1, y - 1) +
      get(x - 1, y) + get(x + 1, y) +
      get(x - 1, y + 1) + get(x, y + 1) + get(x + 1, y + 1)
  end
end

class Gui
  CellWidth = 10
  Space = 3
  Margin = 8

  def initialize(f)
    @f = f

    @w = Gtk::Window.new
    @width  = CellWidth * @f.width  + Space * (@f.width  - 1) + 2 * Margin
    @height = CellWidth * @f.height + Space * (@f.height - 1) + 2 * Margin
    @w.set_size_request(@width, @height)
    @w.set_app_paintable(true)
    @w.realize
    @drawable = @w.window
    @gc = Gdk::GC.new(@drawable)
    colormap = Gdk::Colormap.system

    @white = Gdk::Color.new(65535, 65535, 65535)
    @black = Gdk::Color.new(0, 0, 0)
    colormap.alloc_color(@white, false, true)
    colormap.alloc_color(@black, false, true)
  end
end

class FieldDisplay < Gui
  def initialize(f)
    super(f)
  end

  def show
    @w.signal_connect("expose_event") do
      @gc.set_foreground(@black)
      @drawable.draw_rectangle(@gc, true, 0, 0, @width, @height)
    end

    Gtk.timeout_add(160) do
      @f.width.times do |x|
        @f.height.times do |y|
          if @f.get(x + 1, y + 1).zero?
            reset(x + 1, y + 1)
          else
            set(x + 1, y + 1)
          end
        end
      end
      @f.next
    end
    @w.signal_connect("destroy") {Gtk.main_quit}
    @w.show
    Gtk.main
  end

  def set(x, y)
    @gc.set_foreground(@white)
    draw_cell(x, y)
  end

  def reset(x, y)
    @gc.set_foreground(@black)
    draw_cell(x, y)
  end

  def draw_cell(x, y)
    x1 = Margin + (x - 1) * CellWidth + (x - 1) * Space
    y1 = Margin + (y - 1) * CellWidth + (y - 1) * Space
    @drawable.draw_rectangle(@gc, true, x1, y1, CellWidth, CellWidth)
  end
end

Component.new.main

※追記（2018/1/18）
コンソール版も作ってみました。

　

※追記（2018/4/12）
フィールド・エディタ付きのを作ってみました。

2017-01-06

GTK+で落書き（Ruby）

Ruby Gem 'oekaki'

GTK+ でアニメーションしてみました。エンターキーの入力で終了します。簡易ライブラリ mygtk.rb についてはここを参照してください。
circle_fall.rb

require_relative 'mygtk'

L = 400

MyGtk.app width: L, height: L, title: "Circle Fall" do
  timer(10) do
    show = proc do |y|
      x = rand(L - 10)
      color(rand(65535), rand(65535), rand(65535))
      arc(true, x, y, 10, 10, 0, 64 * 360)
    end

    show.call(0) if rand < 0.15
    show.call(rand(L - 10)) if rand < 0.05

    img = get_pic(0, 0, L, L)
    show_pic(img, 0, 1)
    color(0, 0, 0)
    rectangle(true, 0, 0, L, 1)
  end

  key_in do |w, e|
    Gtk.main_quit if e.keyval == Gdk::Keyval::GDK_Return
  end

  draw do
    color(0, 0, 0)
    rectangle(true, 0, 0, L, L)
  end
end

動画化には ffmpeg を使いました（参照）。

これ、どこかでメモリリークしているようです。

2017-01-06

RubyGem 'Gosu'

Ruby Gem Linux

Ruby の Gem で色いろ遊んでみたいと思うのだけれど、「gem おすすめ」などで検索しても Rails の Gem しか出てきません。誰かおもしろい Gem を教えてくれないですかね。だからというわけではないですが、ちょっと探してみたところ、ゲーム作成用の Gem で「Gosu」というのを見つけました。かなり有名な Gem みたいですね。ゲームに特に興味はないのですが、ちょっとインストールしてみました。Windows, Mac, Linux で動作するようです。Linux Mint 18 で確認しました。

Hello • Gosu
公式サイトはこれです。インストールは、僕は Bundler でインストールしました。ついでに、gem 'gosu-examples' もインストールしておくとよいでしょう。僕の環境では $ bundle exec gosu-examples --fullscreen でデモが立ち上がります。

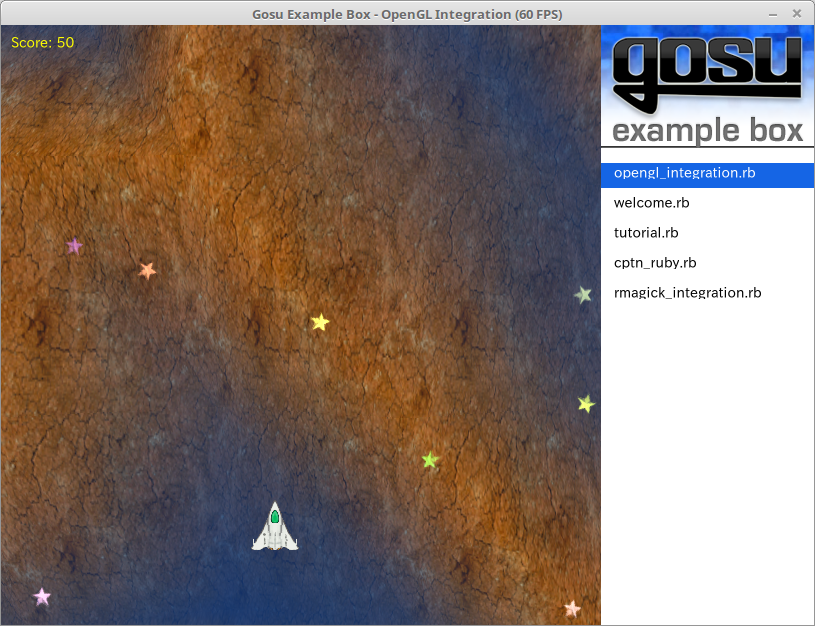

サンプル・プログラムを見てみると、かなりすごいですね。こんなことが Ruby で出来るのか。

The Japanese translation of https://github.com/jlnr/gosu/wiki/Ruby-Tutorial （GosuのRubyチュートリアルの日本語訳） · GitHub
チュートリアルの日本語訳を作った方がおられるので、リンクしておきます。

2016-12-15

GTK+でヒルベルト曲線（Ruby）

Ruby 数学 Gem 'oekaki'

前記事の Ruby/GTK+ 用のモジュールを使って、ヒルベルト曲線を描いてみました。Ruby/Tk 版（参照）と殆ど同じです。

require './mygtk'

class Draw
  def initialize(n, slot)
    @lgth = Width / 2 ** n
    @y = (Width - @lgth * (2 ** n - 1)) / 2  #見栄えを整えているだけで、特に意味のない計算
    @x = Width - @y
    @oldx, @oldy = @x, @y
    @slot = slot
  end

  def ldr(n)
    return if n == 0
    dlu(n - 1); @x -= @lgth; dline
    ldr(n - 1); @y += @lgth; dline
    ldr(n - 1); @x += @lgth; dline
    urd(n - 1)
  end

  def urd(n)
    return if n == 0
    rul(n - 1); @y -= @lgth; dline
    urd(n - 1); @x += @lgth; dline
    urd(n - 1); @y += @lgth; dline
    ldr(n - 1)
  end

  def rul(n)
    return if n == 0
    urd(n - 1); @x += @lgth; dline
    rul(n - 1); @y -= @lgth; dline
    rul(n - 1); @x -= @lgth; dline
    dlu(n - 1)
  end

  def dlu(n)
    return if n == 0
    ldr(n - 1); @y += @lgth; dline
    dlu(n - 1); @x -= @lgth; dline
    dlu(n - 1); @y -= @lgth; dline
    rul(n - 1)
  end

  def dline
    firebrick  = @slot.color(45568,  8704,  8404)
    @slot.line(@oldx, @oldy, @x, @y, firebrick)

    @oldx, @oldy = @x, @y
  end
end


Width = 400

MyGtk.app width: Width, height: Width, title: "Hilbert curve" do
  draw do
    ghostwhite = color(63488, 63488, 65535)
    rectangle(true, 0, 0, Width, Width, ghostwhite)

    n = (ARGV[0] || 5).to_i  #次数を引数に。デフォルトは5次
    exit if n < 1

    Draw.new(n, self).ldr(n)
  end
end

MyGtk.app のブロックの外へメソッドを持ち出したければ、self を持ち出してインスタンスにすれば可能です。Drawクラスでは @slot にブロック内の self が入っています。

2016-12-15

GTK+でお絵かきしてみた（Ruby）

Ruby Linux Gem 'oekaki' Gem

（後記：2018/9/22）　Gem の使い方のリファレンスを作りました。
Gem 'oekaki' リファレンス
　

　
Ruby だけだと遊びで線を引く程度のことも簡単でないので、Ruby で GTK+ を使ってシンプルにお絵かきするだけのモジュールを書いてみました。できるのは、点を打つ、線を引く、長方形を描く、円（楕円、弧）を描く、多角形を描く、文字の表示、画像の取得と表示、画像ファイルの読み込みと書き出し、キー入力、マウスクリック、そんなことくらいですか。

Gem 'gtk2' が必要です。
（後注：このモジュールを RubyGem 'oekaki' として公開しました。参照。MyGtk.app の代わりに Oekaki.app とするだけで、あとはすべて同じです。）

円を書いてみます。

require_relative 'mygtk'

MyGtk.app width: 300, height: 300 do            #ウィンドウの大きさは 300×300
  draw do
    white = color(65535, 65535, 65535)
    red   = color(65535, 0, 0)

    rectangle(true, 0, 0, 300, 300, white)        #画面全体を白く塗りつぶす
    arc(true, 0, 0, 300, 300, 0, 64 * 360, red)   #赤い円を描く
  end
end

モジュール 'mygtk' を require_relative しています。下のモジュール 'mygtk.rb' をカレントディレクトリに保存して下さい。以下、require_relative は同じなので書きません。
描画する部分を drawメソッドのブロックに入れます。ウィンドウの大きさの変更などで再描画される際にも呼び出されます。
rectangle は長方形、arc は円を描きます。第一引数の true は中を埋めて描くという意味です。(0, 0, 300, 300) は図形の左上隅の座標と横縦の大きさです。arc の (0, 64 * 360) は円弧の描画を開始する角度と終了する角度で、1°の 64分の1 が単位です。

線が移動していくアニメーションです。

MyGtk.app width:300, height: 300, title: :lines do
  r = 0
  id = Gtk.timeout_add(40) do
    color(0, 65535, 0)
    line(r, 0, 299 - r, 299)    #線を描く
    Gtk.timeout_remove(id) if r >= 300
    r += 1
  end

  draw do
    color(65535, 65535, 65535)
    rectangle(true, 0, 0, 300, 300)
  end
end

Gtk.timeout_add(interval) を直接使ってアニメーションにしています（interval は 1/1000秒単位です）。

画像ファイルから画像を読み込んで表示し、その上に点の雪を降らせるアニメーションです。エンターキーの入力で終了します（参照）。

MyGtk.app width: 300, height: 300 do
  timer(5) do
    color(65535, 65535, 65535)
    point(rand(300), rand(300))
  end

  key_in do |w, e|                           #キー入力
    Gtk.main_quit if e.keyval == Gdk::Keyval::GDK_Return
  end

  draw do
    color(65535, 65535, 65535)
    rectangle(true, 0, 0, 300, 300)

    img = load_pic("import_codes/cairo_sample2.png")   #画像ファイルの読み込み
    show_pic(img, 0, 0)                                #読み込んだ画像の表示
  end
end

timer(interval) メソッドは interval の間隔でブロック内を繰り返し呼び出します（内部で Gtk.timeout_add を使っています）。ここでは点の雪を降らせています。
　

多角形と文字列を表示します。png ファイルとして出力もしています。

MyGtk.app width:300, height: 300 do
  draw do
    white = color(65535, 65535, 65535)
    red   = color(65535, 0, 0)
    blue  = color(0, 0, 65535)

    rectangle(true, 0, 0, 300, 300, white)

    ar = []
    50.times {ar << [rand(300), rand(300)]}    #線の数は50本（配列に座標を入れる）
    polygon(true, ar, blue)                    #多角形を描く

    text("Polygon", 180, 260, 20 * 1000, red)  #文字列を描く

    img = get_pic(0, 0, 300, 300)              #画像の取り込み
    save_pic(img, "sample.png")                #画像ファイルに保存
  end
end

print の 20 * 1000 はフォントの大きさです。指定の意味は GTK+ の仕様そのままです。

最後にモジュール本体のコードを置いておきます。
mygtk.rb

require 'gtk2'
require 'matrix'
include Math

module MyGtk
  W = Gtk::Window.new
  class Tool
    def initialize
      @window = W
      @drawable = W.window
      @gc = Gdk::GC.new(@drawable)
      @colormap = Gdk::Colormap.system
      @color = Gdk::Color.new(0, 0, 0)
      @fontdesc = Pango::FontDescription.new
      @width, @height = 0, 0
    end
    attr_reader :window
    attr_accessor :width, :height

    def color(r, g, b)
      @color = Gdk::Color.new(r, g, b)
      @colormap.alloc_color(@color, false, true)
      @color
    end

    def rectangle(fill, x, y, width, height, color = nil)
      set_color(color)
      @drawable.draw_rectangle(@gc, fill, x, y, width, height)
    end

    def arc(fill, x, y, width, height, d1, d2, color = nil)
      set_color(color)
      @drawable.draw_arc(@gc, fill, x, y, width, height, d1, d2)
    end

    def circle(fill, x, y, r, color = nil)
      arc(fill, x - r, y - r, 2 * r, 2 * r, 0, 64 * 360, color)
    end

    def point(x, y, color = nil)
      set_color(color)
      @drawable.draw_point(@gc, x, y)
    end

    def line(x1, y1, x2, y2, color = nil)
      set_color(color)
      @drawable.draw_lines(@gc, [[x1, y1], [x2, y2]])
    end

    def lines(array, color = nil)
      set_color(color)
      @drawable.draw_lines(@gc, array)
    end

    def polygon(fill, array, color = nil)
      set_color(color)
      @drawable.draw_polygon(@gc, fill, array)
    end

    def text(str, x, y, size, color = nil)
      set_color(color)
      @fontdesc.set_size(size)
      layout = Pango::Layout.new(W.pango_context)
      layout.font_description = @fontdesc
      layout.text = str
      @drawable.draw_layout(@gc, x, y, layout)
    end

    def set_color(color)
      @color = color if color
      @gc.set_foreground(@color)
    end
    private :set_color

    def load_pic(filename)
      GdkPixbuf::Pixbuf.new(file: filename)
    end

    def save_pic(img, filename, type = "png")
      img.save(filename, type)
    end

    def show_pic(img, x, y)
      @drawable.draw_pixbuf(@gc, img, 0, 0, x, y, img.width, img.height,
               Gdk::RGB::DITHER_NONE, 0, 0)
    end

    def get_pic(x, y, width, height)
      GdkPixbuf::Pixbuf.from_drawable(nil, @drawable, x, y, width, height)
    end

    def timer_stop(id)
      Gtk.timeout_remove(id)
    end

    def star(fill, x1, y1, x2, y2, color = nil)
      set_color(color)
      Star.new(fill, x1, y1, x2, y2, @color).draw
    end

    def clear(color = nil)
      color ||= Gdk::Color.new(0, 0, 0)
      set_color(color)
      rectangle(true, 0, 0, @width, @height)
    end

    def get_window_size
      W.size
    end
  end

  class Event < Tool
    def initialize
      super
    end

    def draw(&bk)
      W.signal_connect("expose_event", &bk)
    end

    def timer(interval, &bk)
      Gtk.timeout_add(interval, &bk)
    end

    def key_in(&bk)
      W.signal_connect("key_press_event", &bk)
    end

    def mouse_button(&bk)
      W.add_events(Gdk::Event::BUTTON_PRESS_MASK)
      W.signal_connect("button_press_event", &bk)
    end

    def make_window(&bk)
      w = Gtk::Window.new
      w.instance_eval(&bk)
      w.show_all
      w
    end

    def window_changed(&bk)
      W.signal_connect("configure_event") do
        @width, @height = get_window_size
        yield
      end
    end
  end

  class Star < Tool
    module Add
      refine Vector do
        def to_w(o)
          v = self
          [o[0] + v[0], o[1] - v[1]]
        end
      end
    end
    using Add

    def initialize(fill, x1, y1, x2, y2, color)
      @fill = fill
      @o = []; @a = []; @b = []
      @o[0], @o[1] = x1, y1
      @a[0] = Vector[x2 - x1, y1 - y2]
      θ = PI / 5
      rt1 = Matrix[[cos(θ), -sin(θ)], [sin(θ), cos(θ)]]
      rt2 = rt1 * rt1
      1.upto(4) {|i| @a[i] = rt2 * @a[i - 1]}
      t = cos(2 * θ) / cos(θ)
      @b[0] = rt1 * @a[0] * t
      1.upto(4) {|i| @b[i] = rt2 * @b[i - 1]}
      super()
      @color = color
    end

    def draw_triangle(n)
      ar = [@a[n].to_w(@o), @b[n].to_w(@o), @b[(n - 1) % 5].to_w(@o)]
      polygon(@fill, ar)
    end
    private :draw_triangle

    def draw
      if @fill
        5.times {|i| draw_triangle(i)}
        ar = []
        5.times {|i| ar << @b[i].to_w(@o)}
        polygon(@fill, ar)
      else
        ar = []
        5.times {|i| ar << @a[i].to_w(@o); ar << @b[i].to_w(@o)}
        polygon(@fill, ar)
      end
    end
  end

  class Turtle < Tool
    def initialize
      super
      @pen = Tool.new
      @pen_po = Vector[0, 0]
      @dir = Vector[1, 0]
      @color_t = [65535, 65535, 65535]
      @width, @height = @pen.get_window_size
    end
    attr_accessor :pen_po, :dir

    def left(deg)
      θ = PI * deg / 180
      @dir = Matrix[[cos(θ), -sin(θ)], [sin(θ), cos(θ)]] * @dir
    end

    def right(deg)
      left(-deg)
    end

    def forward(length, draw = true)
      next_po = @pen_po + @dir * length
      if draw
        @pen.color(*@color_t)
        @pen.line(@width / 2 + next_po[0], @height / 2 - next_po[1],
           @width / 2 + @pen_po[0], @height / 2 - @pen_po[1])
      end
      @pen_po = next_po
    end

    def back(length)
      forward(-length, false)
    end

    def color(r, g, b)
      @color_t = [r, g, b]
      @pen.color(*@color_t)
    end

    def circle(radius, fill = false)
      @pen.color(*@color_t)
      @pen.circle(fill, @width / 2 + @pen_po[0], @height / 2 - @pen_po[1], radius)
    end

    def move(x, y)
      @pen_po = Vector[x, y]
    end
  end

  def self.app(width: 300, height: 300, title: "gtk", resizable: false, &bk)
    W.title = title
    W.set_size_request(width, height)
    W.set_resizable(resizable)
    W.set_app_paintable(true)
    W.realize

    e = Event.new
    e.width, e.height = width, height
    e.clear

    e.instance_eval(&bk)

    W.signal_connect("destroy") {Gtk.main_quit}
    W.show_all
    Gtk.main
  end
end

class Gtk::Window
  def button(&bk)
    b = Gtk::Button.new
    b.instance_eval(&bk)
    b
  end
end

注意すべきは、draw や timer などの取るブロックは必ず true を返すようにして下さい。わかりにくいバグを引き起こすことがあります。
　

※参考
Ruby-GNOME2 Project Website - Ruby-GNOME2 Project Website

2016-12-08

gnuplot で陰関数の表示（Ruby）

Ruby 数学

Python の matplotlib の plot_implicit による陰関数の描画がどうも信用ならないので、gnuplot でやってみることを考えた。しかし gnuplot 自体には陰関数を直接描画する機能はないので、工夫が必要となる。

gnuplot で陰関数を描く
基本的には上サイトでやっているように、3次元描画をして高さ 0 の等高線を描くという手段をとる。こんな感じになる。

描画した関数はひとつ前の記事と同じである。

Ruby コードは以下。なお、Gem は 'gnuplot' ではなく 'numo/gnuplot'を使った。この Gem の利用例はここに詳しい。

require 'bundler/setup'
require 'numo/gnuplot'

Numo.gnuplot do
  set "contour"      #等高線の描画を指定
  set "cntrparam levels discrete 0"    #指定された高さの点に等高線を引く
  set style: "line 1 lw 2"
  set style: "increment user"
  set isosamples: [100, 100]    #面描画に使用する線の数を設定する（3次元）
  unset "surface"    #網を表示しない
  unset "ztics"      #z軸の目盛の数値を表示しない
  set border: 15     #枠の設定（15は上下左右に枠を描く）
  set view: [0, 0]   #視点の設定（0,0はz軸方向から見る）
  set "zeroaxis"     #すべての軸の座標軸を表示する
  unset "key"        #関数名を書かない
  set xrange: -1.1..1.1
  set yrange: -1..1.6
  splot "x ** 6 + 3 * x ** 4 * y ** 2 + 6 * x ** 4 * y - 2 * x ** 4 + 3 * x ** 2 * y ** 4" +
    "- 2 *  x ** 2 * y ** 3 - 6 * x ** 2 * y ** 2 - 6 * x ** 2 * y + 3 * x ** 2 + y ** 6" +
    "- 3 * y ** 4 + 3 * y ** 2 - 1"
end

gets

どうも等高線の色を指定するのがうまくいかない。バグだろうか？
　
3次元で描いてみるとこんな感じ。

　

※参考
gnuplotコマンド集
 Gnuplot's Tips
Gnuplot FAQ
gnuplot-ja

2016-12-01

2抜きを許したストラックアウトの抜き方（Ruby）

Ruby アルゴリズム・パズル

1	2	3
4	5	6
7	8	9

ストラックアウトといって 3×3 のボードに玉をぶつけて数字を抜いていく遊びがありますね。その抜き方は何通りあるでしょうといえば、9!（9の階乗）通りとすぐ求められてつまらないので、2抜きを許します。つまり、ひとつの玉で同時に、隣接した 2つを抜くことを許すわけです。ただし、真ん中の 5は同時に抜くことはできません。さて、この場合の抜き方は何通りでしょう。

Ruby で解くとこんな感じです。

A = (1..9).to_a
Hits = A.inject([]) {|r, a| r << [a]} +
   [[1, 2], [2, 3], [3, 6], [6, 9], [9, 8], [8, 7], [7, 4], [4, 1]]

#玉が当たれば false、外れれば true を返す
def check(rest, hit)
  hit.each {|i| return true unless rest.include?(i)}
  false
end

def throw(rest)
  return @h[rest] if @h[rest]
  return 1 if rest.empty?
  sum = 0
  Hits.each do |hit|
    next if check(rest, hit)
    sum += throw((rest - hit).sort)
  end
  @h[rest] = sum
end

@h = {}
puts throw(A)    #=>798000
